南京拓微TP4066L 1A线性锂电池充电管理IC

产品特性| Product Features

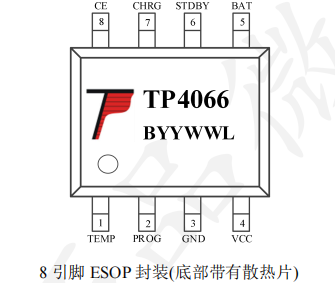

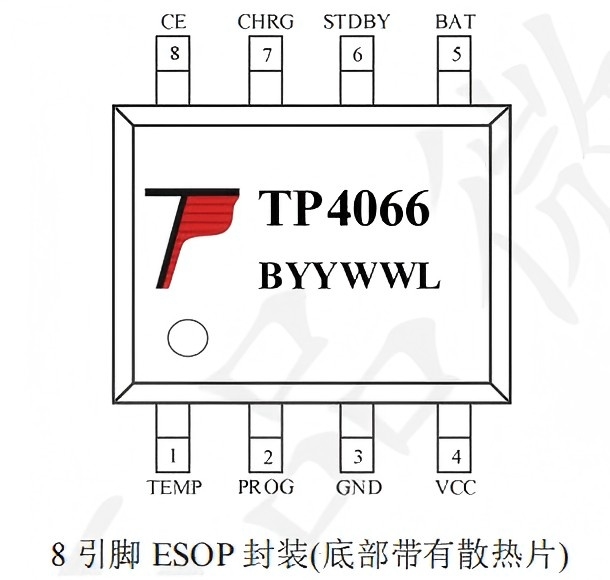

特点 ·电源自适应 ·高达 1000mA 的可编程充电电流 ·用于单节锂离子电池 ·恒定电流/恒定电压操作，有温度自适应可实 现充电速率最大化 ·精度达到±1%的预设充电电压 ·用于电池电量检测的充电电流监控器输出 ·自动再充电 ·充电状态双输出、无电池和故障状态显示 ·C/10 充电终止 ·涓流电流 C/5 ·无电源时电池漏电小于 1uA ·2.9V涓流充电 ·软启动限制了浪涌电流 ·电池温度监测功能 ·采用 8 引脚 ESOP/DFN2*2 封装

绝对最大额定值 ·输入电源电压（VCC）：-0.3V～8V ·PROG：-0.3V～VCC+0.3V ·BAT：-0.3V～7V ·CHRG ：-0.3V～8V · STDBY ：-0.3V～8V ·TEMP：-0.3V～8V ·CE：-0.3V～8V ·BAT 短路持续时间：连续 ·BAT 引脚电流：1000mA ·PROG 引脚电流：1000uA ·最大结温：145℃ ·工作环境温度范围：-40℃～85℃ ·贮存温度范围：-65℃～125℃ ·引脚温度（焊接时间 10 秒）：260℃

描述 TP4066L 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部 带有散热片的ESOP8/DFN2*2-8封装与较少的外部元件数目使得TP4066L成为便携式应 用的理想选择。TP4066L 可以适合 USB 电源和适配器电源工作。 由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。 热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度 加以限制。充满电压为：4.2V。而充电电流可通过一个电阻器进行外部设置。当充电电 流在达到最终浮充电压之后降至设定值 1/10 时，TP4066L 将自动终止充电循环。 当输入电压（交流适配器或 USB 电源）被拿掉时，TP4066L 自动进入一个低电流 状态，将电池漏电流降至 1uA 以下。TP4066L 在有电源时也可置于停机模式，从而将供 电电流降至 70uA。TP4066L 的其他特点包括电源自适应、电池温度检测、欠压闭锁、 自动再充电和两个用于指示充电、结束的 LED 状态引脚
