TP4055X (500mA 线性锂离子电池充电管理IC)

产品特性| Product Features

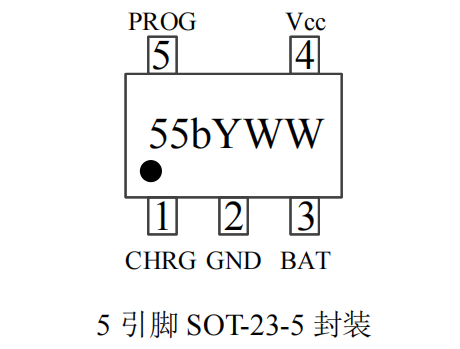

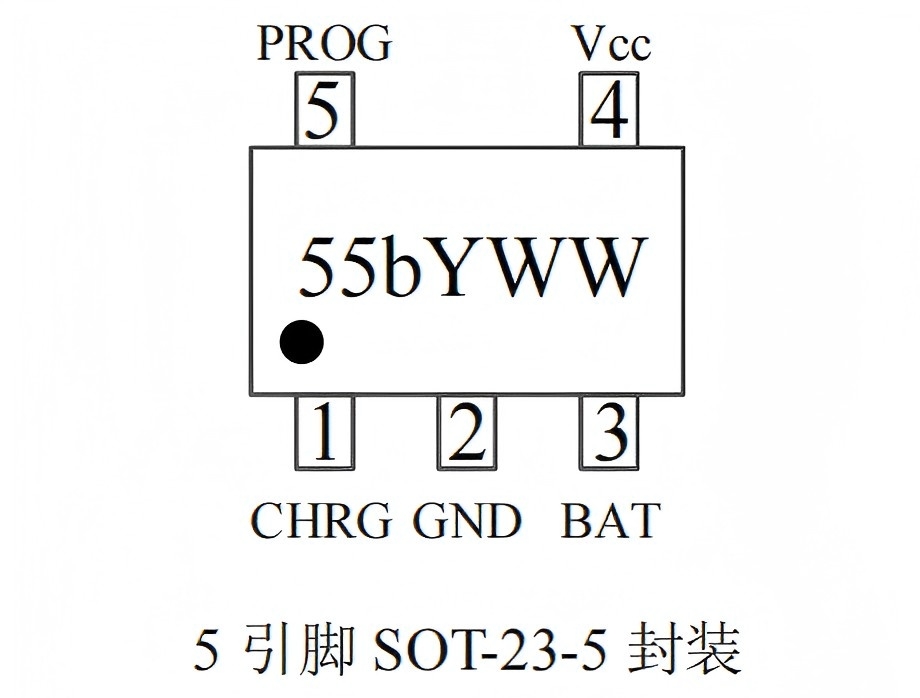

TP4055X是一款完整的单节锂离子电池充电器,带电池正负极反接保护,采用恒定电流/恒定电压线性控制。其SOT23-5封装与较少的外部元件数目使得TP4055X 成为便携式应用的理想选择。

    TP4055X 可以适合USB电源和适配器电源工作。TP4055X 采用了内部PMOSFET 架构,加上防倒充电路,所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压固定于4.2V,而充电电流可通过一个电阻器进行外部设置。当电池达到4.2V 之后,充电电流降至设定值1/10,TP4055X 将自动终止充电。

    当输入电压(交流适配器或USB 电源)被拿掉时,TP4055X 自动进入一个低电流状态,电池漏电流在2uA 以下。TP4055X 的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。


▶ 锂电池正负极反接保护

▶ 最高输入可达9V

▶ 可编程充电电流500mA

▶ 用于单节锂离子电池

▶ 无需MOSFET、检测电阻器或隔离二极管

▶ 精度达到±1%的4.2V 预设充电电压

▶ 可直接从USB 端口给单节锂离子电池充电能

▶ 恒定电流/恒定电压操作,并具有可在无过热危险的情况下实现充电速率最大化的热调节功

▶ 自动再充电

▶ 1个充电状态开漏输出引脚

▶ C/10充电终止

▶ 待机模式下的供电电流为40uA

▶ 2.9V 涓流充电

▶ 软启动限制了浪涌电流



详细介绍| Details

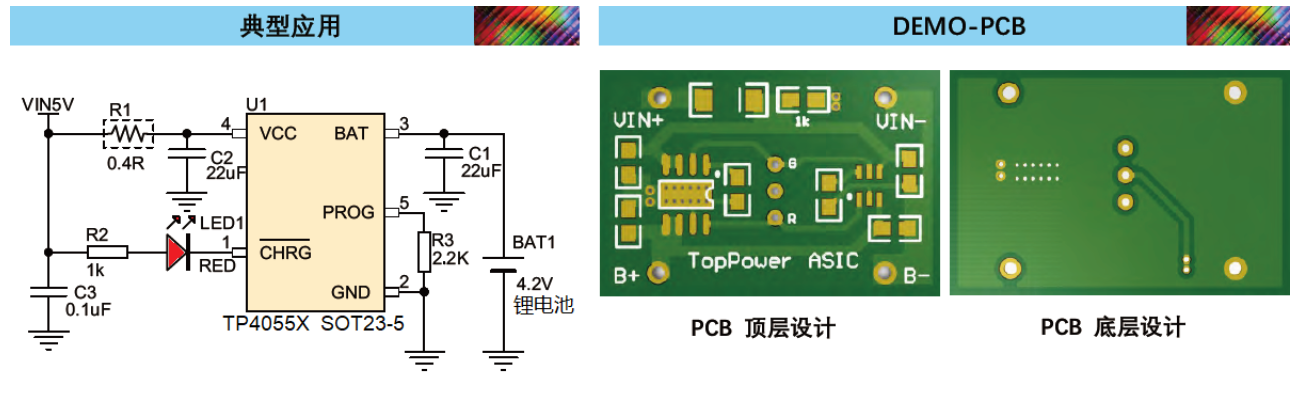

TP4055X 测试使用注意事项 1TP4055X 测试中,芯片 BAT 端(3 号脚)应直接连接电池正极,不可串联 电流表,电流表可接在芯片 Vcc 端。 2、为保证各种情况下可靠使用,防止尖峰和毛刺电压引起的芯片损坏,建议 TP4055X 应用中 VIN 端和 BAT 端分别接 10uF 的电解电容,如可能还可 各再接一个 0.1uF 的陶瓷电容。所有电容位置以靠近芯片引脚为优,不宜 过远。 3、采用 SOT23 封装,大电流应用中(350mA 以上)散热效果不佳可能引起 充电电流受温度保护而减小。客户可以不接耗散电阻,若电流不能满足 要求,请根据实际电源电压设计热耗散电阻,芯片 Vcc 端输入电压在 4.6V 为最佳,可得到较大充电电流,一般热耗散电阻为 0.5 1 欧姆。良好 PCB 板布局可以有效减小客户在大电流充电应用中温度对电流的影 响。
