应用注意事项：

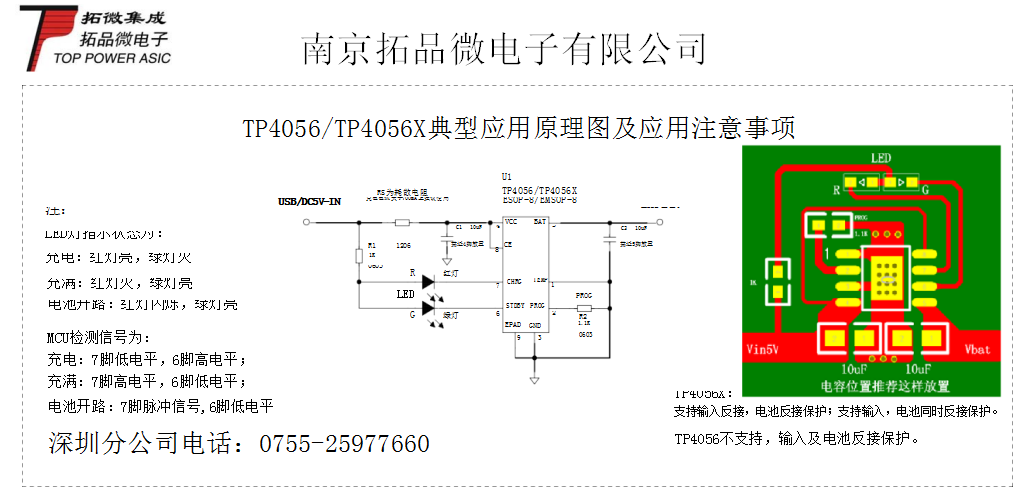

1.图中C1 C2电容，在画板的时候放置相对应的引脚最近处并集中接芯片地,滤除Vcc、BAT 端口在突然上电状态下的电压毛刺，可参考右图；
C1电容：输入电压先经过此电容，再到4脚； C2电容：输出电压先经过此电容，再到电池正极；
2.IC芯片底部散热片（EPAD）需接地，并通过多个通孔(3*3/4*3)与背部铜皮相连，背部铜皮应做到设计最大面积来给予散热，可参考右图； |
