TP5400 ESOP-8 充电升压二合一

产品特性| Product Features

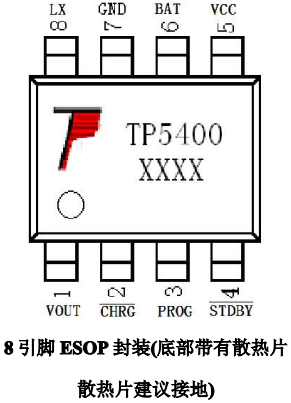

特点 ★典型值高达 1000mA 的可编程充电电流，最大可 达到 1.2A； ★高达 1A 的升压输出电流（Vbat=3.3V），最高输 出 1.5A(Vbat=3.8v)； ★自动频率调整（VFM）,适应不同升压负载 （5V空载待机电流小于10uA）,无需按键启动 低电池电压（小于3V）自动停止升压； ·用于单节锂离子电池移动电源专用电路； ·升压高效率：88%(Typ)，最大 90%； ·恒定电流/恒定电压操作，并具有可在无过热危 险的情况下实现充电速率最大化的热调节功能； ·精度达到±1%的 4.2V 预设充电电压； ·精度达到±2.5%的 5V 预设升压精度； ·最高输入可达 9V； ·2 个充电状态指示:开漏输出驱动 LED； ·C/5 充电终止电流； ·2.9V以下涓流充C/5； ·充电软启动减少浪涌电流； ·无需 MOSFET、检测电阻器或隔离二极管； · 8 引脚 ESOP 散热加强型封装。 应用 ·移动电源 ·便携设备 绝对最大额定值 ·输入电源电压（VCC）：-0.3V～10V ·PROG：-0.3V～VCC+0.3V ·BAT：0V～7V ·LX：-2V～10V ·VOUT：-0.3V～10V ·CHRG ：-0.3V～10V ·BAT 短路持续时间：连续 ·BAT 引脚电流：1200mA ·升压最大输出电流 1.8A/5V ·最大结温：145℃ ·工作环境温度范围：-40℃～85℃ ·贮存温度范围：-65℃～125℃ ·引脚温度（焊接时间 10 秒）：260℃

TP5400 为一款移动电源专用的单节锂离子电池充电器和恒定 5V 升压控制器，充电

部分集高精度电压和充电电流调节器、预充、充电状态指示和充电截止等功能于一体，

可以输出最大 1A 充电电流。而升压电路采用 CMOS 工艺制造的空载电流极低的 VFM 开

关型 DC/DC 升压转换器。其具有极低的空载功耗（小于 10uA），且升压输出驱动电流能

力能达到 1A。无需外部按键，可以即插即用。

充电部分为线性降压方式，内置 PMOSFET，加上防倒灌电路，所以不需要外部检测

电阻器和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境

温度条件下对芯片温度加以限制，充满电压固定于 4.2V。充电电流可通过一个电阻器进

行外部设置。当电池达到 4.2V 之后，充电电流逐渐下降至设定电流值 1/5，TP5400 将自

动终止充电。升压部分同样内置了功率 NMOSFET，较小的内阻可以提供驱动能力达到

5V/1A。较高的集成度使得 TP5400 只需少量的外围器件即可正常工作。TP5400 还集成了

充电温度保护，升压输入电源限流环路，可根据负载情况动态调节电流，并具有快速响

应和过流关断功能。升压转换器采用变频的方式，因此较国内外同类产品具有极低的空

载功耗、纹波、更强的驱动能力，以及更高的效率。
