南京拓微TP5000X (2A 开关型4.2V/4.35V 锂电池/3.6V 铁锂电池充电IC

产品特性| Product Features

特性

■ 单节4.2V锰锂或3.6V磷酸铁锂电池， ESOP8封装包含两种电压规格分别为4.2V与4.35V

■ 内置功率MOSFET,开关型工作模式， 器件发热少，外围简单

■ 电源自适应

■ 输入电源OVP功能

■ 可编程充电电流，0.1A--2A

■ 可编程预充电电流，10%--100%(QFN16)

■ 无需外接防倒灌肖特基二极管

■ 宽工作电压，最大达到9V

■ 两路LED充电状态指示

■ 芯片温度保护，过流保护，欠压保护

■ 电池温度保护、电池反接停机、短路保护

■ 开关频率800KHz，可用电感2.2uH-10uH

■ 小于1％的充满停机电压控制精度

■ 涓流、恒流、恒压三段充电，保护电池

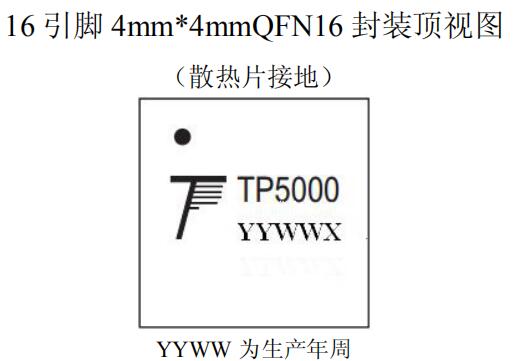

■ 采用QFN16 4mm*4mm / 8引脚ESOP封装

绝对最大额定值

■ 输入电源电压（VIN）：12V

■ BAT：-4.2V～9V

■ BAT 短路持续时间：连续

■ 最大结温：145℃

■ 工作环境温度范围：-40℃～85℃

■ 贮存温度范围：-65℃～125℃

■ 引脚温度（焊接时间 10 秒）：260℃

应用

■ 便携式设备、各种充电器

■ 智能手机、PDA、移动蜂窝电话

■ MP4、MP5 播放器、平板电脑

■ 矿灯

■ 电动工具

■ 白光 LED 驱动（QFN16）

概述

TP5000X是一款开关降压型单节锰锂电池/磷酸铁锂电池充电管理芯片。其QFN16超小型封装，以及ESOP8的封装与简单的外围电路，使得TP5000X非常适用于便携式设备的大电流充   电管理应用。同时，TP5000X内置输入过流、欠压保护、芯片过温保护、短路保护、电池温度监控、输入电源过高停机OVP功能。

TP5000X具有宽输入电压，对电池充电分为涓流预充、恒流、恒压三个阶段，涓流预充电电流（QFN16）、恒流充电电流都通过外部电阻调整，最大充电电流达2A。TP5000X采用频率800kHz的开关工作模式使它可以使用较小的外围器件，并在大电流充电中仍保持较小的发热量。TP5000X内置功率PMOSFET、防倒灌电路，所以无需防倒灌肖特基二极管等外围保护。TP5000X的恒流功能(QFN16)，也可以用在2串锂电池或4串干电池输入，恒流驱动0.5-7W白光LED。
