南京拓微 TP4056X ESOP8单节锂电充电管理IC

产品特性| Product Features

特点

·锂电池正负极反接保护

· Vcc 输入端反接保护

·电源自适应

·高达 1000mA 的可编程充电电流

·用于单节锂离子电池、采用 SOP 封装的完整线性充电器

·恒定电流/恒定电压操作，有温度自适应可实现充电速率最大化

·精度达到±1%的预设充电电压

·用于电池电量检测的充电电流监控器输出

·自动再充电

·充电状态双输出、无电池和故障状态显示

· C/10 充电终止

·待机模式下的供电电流为 70uA

· 2.9V涓流充电

·软启动限制了浪涌电流

·电池温度监测功能

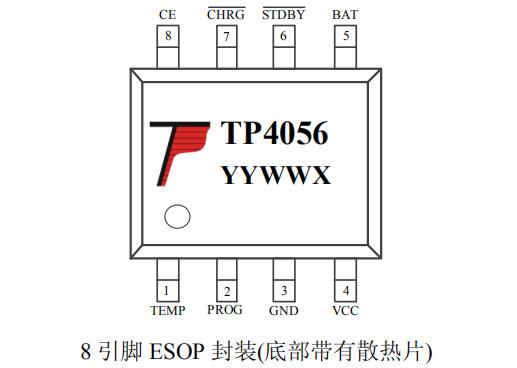

·采用 8 引脚 ESOP/EMSOP 封装

应用

· 移动电话、PDA

· MP3、MP4播放器

· 数码相机、电子词典

   绝对最大额定值

·输入电源电压（V_CC）：-6.5V～8V

· PROG：-0.3V～VCC+0.3V

· BAT：-4.35V～7V

· CHRG ：-0.3V～10V

· STDBY ：-0.3V～10V

· TEMP：-0.3V～10V

· CE：-6.5V～10V

· BAT 短路持续时间：连续

· BAT 引脚电流：1200mA

· PROG 引脚电流：1200uA

·最大结温：145℃

·工作环境温度范围：-40℃～85℃

·贮存温度范围：-65℃～125℃

·引脚温度（焊接时间 10 秒）：260℃

TP4056X 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器，带电池正负极反接保护、输入电源正负极反接保护。其底部带有散热片的 ESOP8/EMSOP8 封装与较少的外部元件数目使得 TP4056X 成为便携式应用的理想选择。TP4056X 可以适合USB 电源和适配器电源工作。

由于采用了内部PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压可分为两档：4.35V，4.2V。而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，TP4056X 将自动终止充电循环。

当输入电压（交流适配器或 USB 电源）被拿掉时，TP4056X 自动进入一个低电流状态，将电池漏电流降至 1uA 以下。TP4056X 在有电源时也可置于停机模式，从而将供电电流降至 70uA。TP4056X 的其他特点包括电源自适应、电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的 LED 状态引脚。
