应用注意事项：

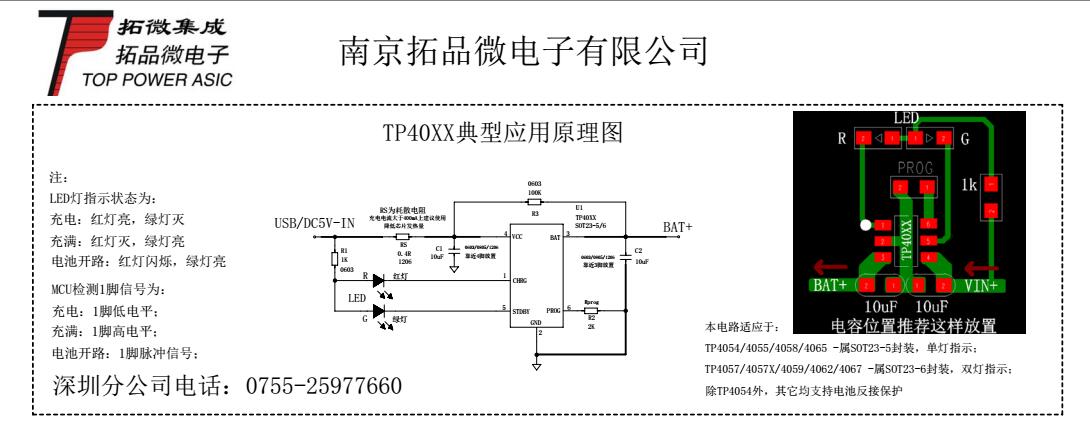

1.图中C1 C2电容，在画板的时候放置相对应的引脚最近处并集中接芯片地,滤除Vcc、BAT 端口在突然上电状态下的电压毛刺，提高芯片工作可靠性，可参考右上图；

C1电容：输入电压先经过此电容，再到4脚； C2电容：输出电压先经过此电容，再到电池正极；

3.图中R3电阻可选择性使用，建议在设计电路时敬请保留 以备急用 ：

R3不用，电池开路为：绿灯亮，红灯闪（除TP4062外)；

R3用5.1K时，电池开路为：绿灯灭，红灯灭；

TP40XX V03

R3用100K时，电池开路为：绿灯亮，红灯灭(如果电池带了锂电保护IC，当过放时，此时还可有效激活锂电保护IC)；4.图中R2为PROG电阻是调节充电电流使用，具体参考各规格书Rprog阻值表对应充电电流；

5.图中RS为耗散电阻，应用在充电电流大于400MA时，建议使用，作用为减小IC输入与输出电压差，可减小IC功率损耗，有效降低发热量；

6.电池保护IC建议选用过充电压为4.25-4.35V之间；
