TP4060 800MA线性锂离子电池充电IC

产品特性| Product Features

·锂电池正负极反接保护；

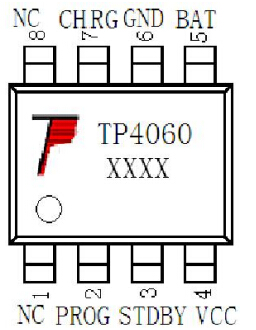

·高达800mA的可编程充电电流；·无需MOSFET、检测电阻器或隔离二极管；·用于单节锂离子电池·恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能；·可直接从USB端口给单节锂离子电池充电；·精度达到±1%的4.2V预设充电电压；·最高输入可达9V；·自动再充电；·2个充电状态开漏输出引脚；·C/10充电终止；·待机模式下的供电电流为145uA；·2.9V涓流充电器件版本；·软启动限制了浪涌电流；·采用8引脚SOP-PP封装。

绝对最大额定

  ﹒输入电源电压（V_cc）：-0.3V～9V

﹒PROG：-0.3V～V_cc+0.3V﹒BAT：-4.2V～7V﹒CHRG：-0.3V～10V﹒BAT短路持续时间：连续﹒BAT引脚电流：800mA﹒PROG引脚电流：800uA﹒最大结温：145℃﹒工作环境温度范围：-40℃～85℃﹒贮存温度范围：-65℃～125℃﹒引脚温度（焊接时间10秒）：260℃

TP4060是一款完整的单节锂离子电池充电器，带电池正负极反接保护反接，具有更大800mA的充电电流，更稳定的电流一致性。其采用恒定电流/恒定电压线性控制，SOP封装与较少的外部元件数目使得TP4060成为便携式应用的理想选择。TP4060可以适合USB电源和适配器电源工作。

      由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当电池达到4.2V之后，充电电流降至设定值1/10，TP4060将自动终止充电。      当输入电压（交流适配器或USB电源）被拿掉时，TP4060自动进入一个低电流状态，电池漏电流在2uA以下。TP4060的其他特点包括充电电流监控器、欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。
