1、概述：
TP1002是一款高性能的AC/DC电源控制器，可驱动低成本1300系列NPN三极管，采用脉宽调制（PWM）和PFM自适应模式。芯片内置革新性低功耗、快启动结构，解决了目前大功率系统中上电启动慢的矛盾，同时内置各种使用故障和生产故障保护电路，可靠性极高。

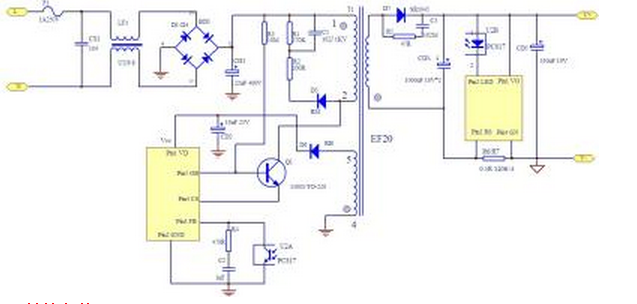

2、原理图：
3、性能参数
3.1 | 输入电压 | 100-264VAC |
3.2 | 频 率 | 50/60HZ |
3.3 | 空载输入功率 | ≤100mW |
3.4 | 输出电压范围 | 5VDC±2% |
3.5 | 额定输出电流范围 | 4A±5% |
3.6 | 额定输出功率 | P=20W(max) |
3.7 | 功率因数 | >0.5(220V输入，额定负载) |
3.8 | 总谐波失真 | 无要求 |
3.9 | 电源效率 | η>77%（220V输入） |
3.10 | 噪 声 | ＜100mV |
3.11 | 过压保护 | 电源工作于CV模式 |
3.12 | 短路保护 | 有（取消短路，电源正常工作） |
3.13 | 启动延时 | ≤150mS(AC 230V输入） |
4、变压器规格
4.1 变压器骨架 EF20
4.2 线包制作工序
序号 | 始 脚 | 尾 脚 | 材 料 | 圈 数 | 绕 制 | 胶 带 |
S1 | 4 | NC | Φ0.12 | 均匀密绕1层 | TAPE2层 | |
N1 | 2 | 1 | Φ0.25 | 120 | 均匀密绕3层 | TAPE2层 |
N2 | 7 | 6 | Φ0.4*2 | 10 | 均匀密绕1层 | TAPE2层 |
N3 | 8 | 5 | Φ0.4*2 | 10 | 均匀密绕1层 | TAPE2层 |
N4 | 3 | 4 | Φ0.25 | 11 | 均匀散绕1层 | TAPE2层 |
4.3 电气性能：
4.3.1主电感量：LP2-1=1.6mH (100KHz 1V)；
4.3.2 漏电感量：LK2-1=100uH MAX (100KHz 1V)；
4.3.3 初级—次级 2.5KV、1.0Ma Max、5S。
4.3.4磁芯需用TDK，PC40或等同材质，真空浸漆。
